码头围栏网执行标准/技术要求/设计规范

添加日期：阅读量：

一、码头围栏网项目概况及总体要求
1、项目名称：码头围栏网采购。
2、交货地点：湛江基地南油码头。
3、合同期限：自合同签订日起30个日历天内。
4、总体要求：码头围栏网按照要求的型号、规格、产品图纸进行供货。
二、码头围栏网执行标准/规范
GB716-2002《碳素结构钢冷轧钢带》，GB8749-1998《优质碳素结构钢热轧钢带》，Q/ZB74《焊接通用技术条件》，GB6807-86《钢铁工件涂漆前磷化处理技术条件》，GB92865-88《静电喷粉施工规范》，以及现行相关的国家或行业标准。
三、码头围栏网设计/使用条件.
1、下图尺寸均为mm。
2、立柱是由φ100mm*3mm圆管、防雨帽、底盘法兰、接附件组成。
3、网片是由6mm钢筋、20mm*20mm金属网边框、接附件组成。
4、网片与立柱之间的连接是用M10*300mm的螺栓将两件接附件连接。
5、底盘法兰四个螺栓均为φ10的爆炸螺丝进行固定。
6、接附件是由40mm*40mm*4的钢材组成。
7、立柱，网片采用先热浸镀锌再浸塑的防腐处理措施，颜色为天蓝色。

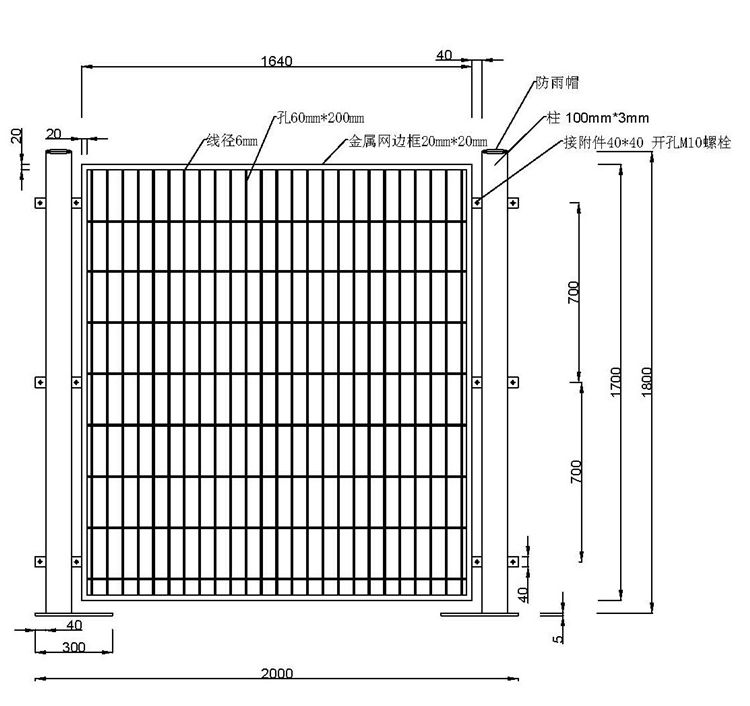

8、以下是码头围栏网制作图纸。

四、码头围栏网技术要求
1、码头围栏网立柱，网片采用先热浸镀锌再浸塑的防腐处理措施，颜色为天蓝色，隔离网孔尺寸60mm*200mm，可根据整版尺寸自行设计但要保持美观、统一间距处理。
2、码头围栏网所有材料必须严格按照采购尺寸的要求进行采购，且保证隔离网的制作尺寸要求。
3、乙方在报价时应附带码头围栏网制作图纸供甲方审核，并明确尺寸大小作为供货及验收的依据，如没出示图纸供甲方审核乙方在供货时如不符合甲方要求甲方有权无理由要求乙方进行退、换。
4、乙方需将码头围栏网运输至甲方指定的地点（南油码头），并负责码头围栏网的卸货。
