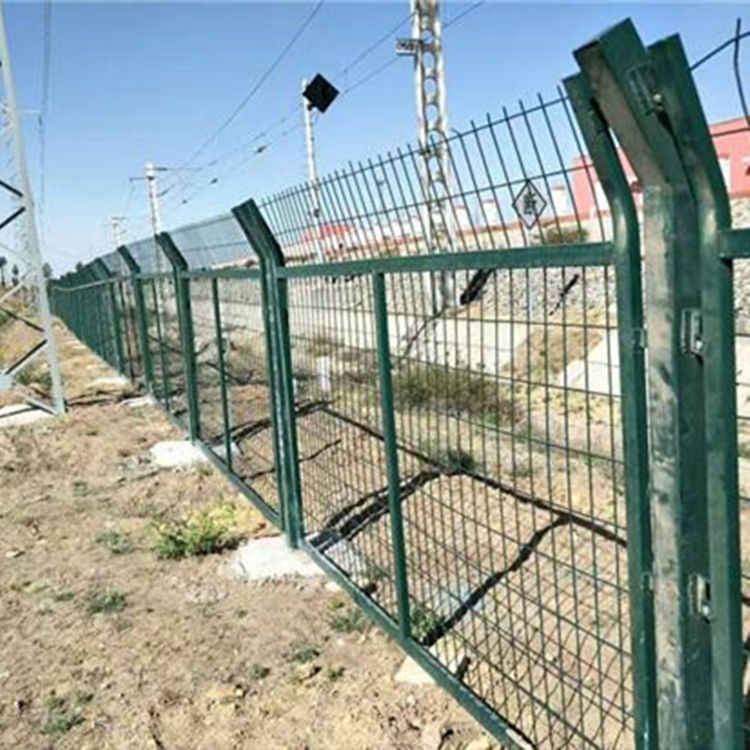

铁路线路方钢立柱金属网片栅栏

添加日期：阅读量：

一、铁路线路方钢立柱金属网片栅栏设计要求
栅栏门、金属网片及连接件参照《铁路线路防护栅栏[通线（2012）8001]》，严格按照设计文件和规范执行，确保施工质量达到规范要求。方钢立柱金属网片栅栏高度为1.8米，按3米一单元，金属网片规格参照《铁路线路防护栅栏[通线（2012）8001]》-13，网片尺寸为2760mm*1747mm。
二、铁路线路方钢立柱金属网片栅栏设计参数
1、铁路线路方钢立柱金属网片栅栏立柱采用方钢立柱，立柱采用8cm*8cm方管，壁厚3mm，长度2.2m，其中埋入40.3cm，外露179.7cm。
2、铁路线路方钢立柱金属网片栅栏金属网片规格参照《铁路线路防护栅栏[通线（2012）8001]》-13，网片尺寸为2760mm*1747mm，采用HBP235矩管边框，规格30*50mm，矩管厚度2.0mm。内部网丝采用HBP235Φ6.5mm高线钢丝冷拔加工，规格75*150mm（Φ4.0mm），上部向外折弯30°，垂直高度300mm，并镀锌处理，镀锌量270g/㎡。单片重量不少于36.15公斤（含连接件A的重量）。金属网片及栅栏门成形后进行整体镀锌及热浸塑处理，浸塑厚度0.8-1.2mm，喷塑颜色选用墨绿色，涂层均匀、颜色一致、表面光滑、无流柱、粉泡、露铁等缺陷，网片平整度凹起或凸进值不得超过5mm。
三、铁路线路方钢立柱金属网片栅栏质量要求
1、外观：无变形、破损、色泽一致，立柱预埋螺栓孔大小合适，无偏差。
2、浸塑：无起皮、破损、掉色，厚度适中、无不均现象。
3、联接零件：配套联接零件如螺杆、螺母、防盗螺帽齐全有效，强度达标、不易变形。
4、网片焊接：牢固、无脱焊。
5、网片应做不低于300小时的盐雾试验，并提供试验报告原件，以适应长期室外使用的要求。
